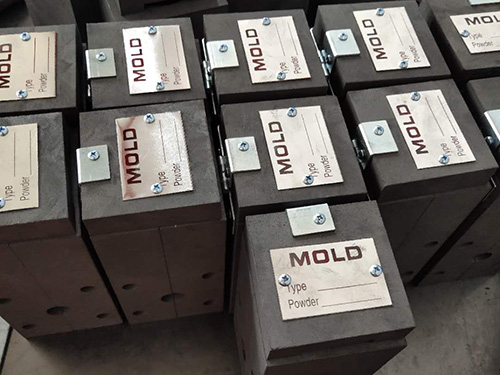

热熔焊接模具

热熔焊接模具由高纯石墨制成，用于接地放热焊接的焊头成型。一个完整的模具由模具体、顶盖、铰链构成。

放热焊接是一种简单的金属连接工艺，它利用金属化合物化学反应热作为热源，通过过热的（被还原）熔融金属，直接或间接加热工作，在的石墨模具的型腔中形成形状、尺寸，符合工程需求的熔焊接头。当前，放热焊接已经普遍取代了以往金属之间的机械连接方法。

放热焊剂基本分成三大类：

一、铜导体的放热焊剂。它利用金属化合物化学反应热作为热源，通过过热的（被还原）熔融金属，直接或间接加热工作，在的石墨模具的型腔中形成形状、尺寸，符合工程需求的熔焊接头。其化学反应式表示为：

3Cu2O+2Al=====6Cu+Al2O3+2573℃

二、铝导体的热剂焊，又称药包焊。药包焊不仅可以焊接截面积3－240mm2的铝绞线，还能焊接截面积1000mm2的铝母线。

三、铁与铁连接，钢与钢连接，钢与铁连接的放热焊剂，如钢轨的焊接。

优点

1、熔接点的载流能力（熔点）与导体相同，具有良好的导电性能，经检测，焊接前后的直流电阻比率变化率接近于零。这是任何一种传统连接方式无法比拟的。

2、焊接点是分子结合，不老化。

3、焊接点象铜一样不受腐蚀影响。（图为焊接点剖面截图）

4、不会受到高浪涌电流的损伤。试验表明，在短时间大电流的冲击下，导体先于熔焊接头熔化。

5、操作方便，简单。无需技术人员。

6、装备简单、轻便、携带方便，操作方便。

7、从外观便能核查焊接的质量。

8、进行焊接时，无需外接电源或热源。

与传统的机械连接工艺比较，放热焊接是分子焊接，导体不会被破坏并且没有接触面，导体交界面的整体性没有改变。
